1. 简介
SFR-GY82F是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ/902-928MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议（ISO18000-6C）格式标签的读取。读卡器内部集成了射频部分通信协议，用户只需通过RS232/TCPIP通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
读卡器自带Auto-turning自动调谐电路，在不同环境中工作时能自动调节电路参数，使外部环境对读卡距离的影响降到最小，进一步增强了自身的抗干扰能力, 具有接收灵敏度高、性能稳定、可靠性强等特点。
读卡器可广泛应用于物流，仓储管理，过程控制，机械臂站点控制等领域。
2. 产品特性
1. 全面支持符合EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C标准的电子标签；
2. 工作频率860-868MHZ，902-928MHZ(可按不同的国家或地区要求调整)；
3. 支持RS232、RS485；可选接网关适配器:实现工业以太网、ProfiNet
4. RF输出功率可调，距离可控制在30cm-200cm任意设定；
5. 支持主动方式、命令方式、触发方式等多种工作模式；
6. 读卡蜂鸣和LED状态指示；支持通过通讯接口进行固件的在线升级；
|
规格描述 |
|
|
产品名称 |
超高频 RFID读写器 |
|
产品型号(订购代码) |
SFR-GY82F |
|
UHF RFID参数 |
|
|
RF核心芯片 |
PR9200专用射频芯片 |
|
频率范围 |
902-928MHz或865-868MHz（随国家或地区不同可以调整） |
|
调频方式 |
广谱调频（FHSS）或定频，可软件设置 |
|
内置天线 |
3dbi圆极化天线 |
|
空中接口协议 |
EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
|
输出功率 |
18-26dBm±1dBm |
|
输出功率调节 |
1dBm步进(通过VANCH 软件进行设置） |
|
读取距离 |
距离可控制在30cm-200cm设定（和标签性能及天线增益大小有关） |
|
电 气 参 数 |
|
|
Cpu控制芯片 |
ARM（STM32F107） |
|
通讯接口 |
RS232、RS485；其他版本可选TCP/IP或无线通讯方式 |
|
协议类型： |
modbus RTU（可选）； |
|
通信速率 |
速率9600～115200bps， |
|
通用输入/输出（GPIO） |
光电隔离1路输入，1路输出； |
|
可靠的固件升级 |
可扩展的升级机制 |
|
应用软件接口 |
提供API开发包及应用例程 |
|
工作状态显示方式 |
LED指示灯、蜂鸣器 |
|
输入电压 |
适应9-24V |
|
功率 |
22W（RF输出功率26dBm） |
|
环 境 参 数 |
|
|
湿度 |
5% to 95%, 非凝结 |
|
防护等级 |
IEC IP67 |
|
工作温度 |
﹣20°～﹢70° |
|
存储温度 |
﹣40°～﹢85° |
|
物 理 参 数 |
|
|
尺寸 |
95（长）*95（宽）*40（高）mm |
|
连接器形式 |
圆形防水M10针插座 |
|
包装后重量 |
450g |
|
安装支架方式 |
镀锌铁支架，读取角度可调节 |
|
产 品 图 片 |
|
|

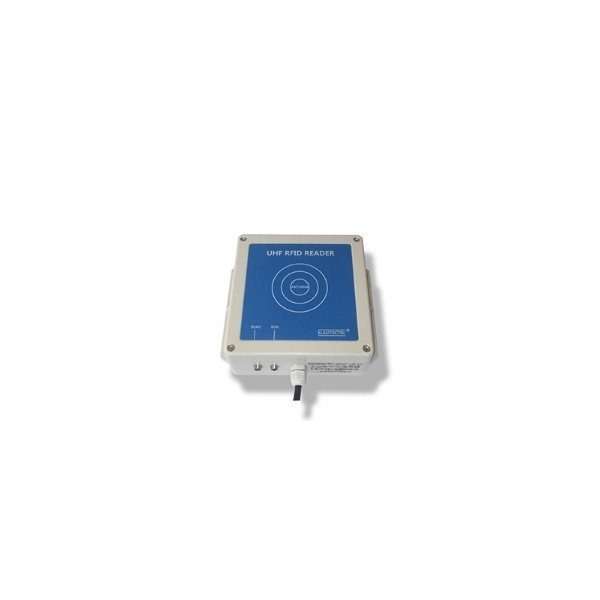

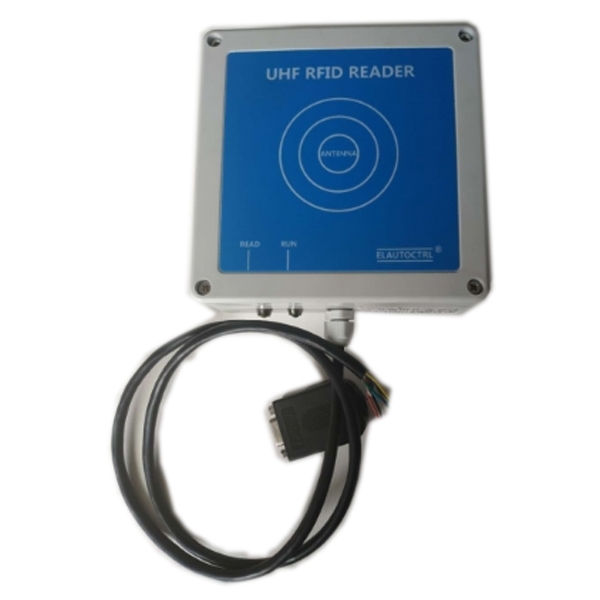

产品俯视图 侧视图 电源配件 通讯线 |
|
